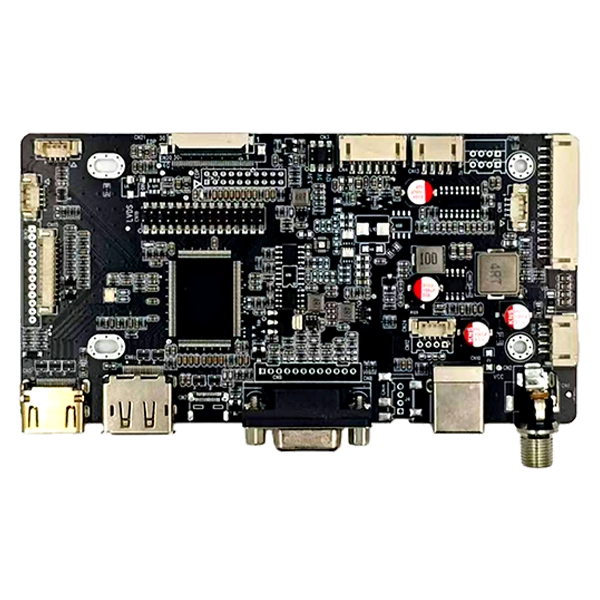

AERE-TDMdevelopsHDMI et DP et VGA et Type C Ad LVDS EDP interface AD Boardadiuvare OEMs, systematis integratores, ac machinamenta industriae artifices multiplices fontes video connectere cum LVDS vel eDP tabulas LCD per unam flexibilem ostentationem moderatoris. Coniungendo HDMI, DisplayPort, VGA, et USB Type-C initibus cum multis LCD configurationibus output, tabula ferramenta multiplicitatem reducere potest, dum applicationes ostentationis infixae postulando sustinens.
Moderni systemata industrialis ostentationis saepe laborare debent cum diversis computers hospitibus, interfaces graphicis, et tabulis LCD. Usus separatus moderatoris pro singulis instrumentis augere potest opera opera, inventarium requisita, tempus integrationis. Multi-interface LCD tabula agitator utiliorem accessum praebet componendo plures inputationes et inputationes propono in uno gradu industriae PCB.
HDMI, DP, VGA, et Type-C conformatio interfaciei ampla suggesta hospitum sustinet, dum LVDS et eDP outputs moderatorem diversis TFT LCD architecturae idoneum faciunt. Tabula tabulae intentionis configurabilis, tabulae outputae, industriae temperaturae operativae, et OEM/ODM operas machinalis sustinet, aptam faciens ad industriae HMIs, CNC apparatum, machinas medicas, kioscos, machinae systemata visionis, ac ostentationes infixae.
Tabula contentorum
Why Do Industrial Displays Need Multiple Video Interfaces?
How Does The Controller Board Connect Different Display Interfaces?
What Are the key features of the interface AD Board?
Quid sunt principale Technical Specifications?
Ubinam haec Propono Controller adhiberi potest?
How Does OEM & ODM Support Improve Display Integration?
Quomodo Engineers Lego ius Propono Controller?
Why Do Industrial Displays Need Multiple Video Interfaces?
Incepta industrialis ostentatio raro unum ferramentum architecturae sequitur. Una machina computatrum industriae uti potest cum DisplayPort, alia HDMI inniti potest, cum maior armorum VGA adhuc uti potest. Ad latus ostensionis, modulus LCD uti potest LVDS vel eDP secundum suam generationem, resolutionem, magnitudinem, et designationem.
Hoc commune ipsum provocationem creat: principium video et LCD panel non necessario utuntur eodem instrumenti signo. Sine flexibili moderatore fabrum varias conversionis tabulas pro diversis inceptis egere possunt.
Multi-input propono moderatoris simpliciorem reddere potest hanc architecturam sustinendo:
- HDMI fontes video pro communium systematum castrorum digitalium.
- DisplayPort pro modernis computatoribus industrialibus et suggestis infixa.
- VGA pro programmatibus legatorum et apparatuum.
- USB Type-C cum DP Alt Modus pro suggestis computandi pacto compatibilis.
- LVDS outputs pro tabulis industrialibus TFT LCD compatitur.
- eDP outputs pro recentioribus architecturae magni faciendi LCD.
Pro inceptis OEM, haec flexibilitas auxilium reducere potest ad necessitatem remittendi electronicorum propono, quoties suggestus exercitus mutatur.
How Does The Controller Board Connect Different Display Interfaces?
Munus fundamentalis exactoris LCD vel AD tabulas recipere est notitias video ab hospite fabrica, signo processus, et signum opportunum trade delectu tabulae LCD. Pars interfaciei exercitus et lateris interfaciei panel non identificantur.
In hac configuratione, HDMI, DP, VGA, Typus-C functiones quam optiones initus video. Processus moderatoris haec signa praebet et LVDS vel eDP output secundum architecturae tabulae connexae.
Tabula duplicem alveum 8 frenum LVDS sustinet et plures figuras eDP, inclusas 20-pin, 30-pin, et optiones 40-pin FPC. Inde convenientiam panel facit magna pars integrationis systematis. Machinarii cognoscere debent exemplar LCD, resolutio, genus interfaciendi, definitio paxillus, voltatio tabulae, requisita posteriora lucis, et configurationem firmware ante productionem.
Exempli causa, systema integrator upgradationis maior VGA-fundatur machina industrialis exsistentem LCD architecturae potentia retinere potest, dum usus moderatoris VGA input accipit. Vicissim nova ratio infixa HDMI, DP, vel Type-C compatibilis uti potest, dum tabulam eDP agitantem.
What Are the key features of the interface AD Board?
1. Multiple Video Input Options
Tabula componit HDMI, DisplayPort, VGA, et USB Type-C inputs video. Haec multi-interface architectura instrumentorum tincidunt liberius dat, cum computatores industriales eligens, tabulas emunctatas, et machinas exercitus.
2. LVDS et eDP Propono Compatibility
Firmans utrumque LVDS et eDP moderatorem diversis generationibus TFT LCD technicis idoneum facit. Figurarum in promptu includuntur dual-alvei VIII frenum LVDS et XX paxillus, XXX paxillus, XL-pin eDP interfaces.
3. Flexibile Power configurationis
Moderator subsidia tabulae intentionis optionum 3.3V, 5V, et 12V. Optiones Backlight output includunt 5V, 12V, et 24V. Haec flexibilitas utilis est cum modulorum LCD integratione cum diversis electricae requisitis.
4. Facultatem Industrial Operating
Temperamentum determinatum operandi range est -20°C ad 80°C. Consilium etiam partium industrialium-graduum incorporat, consilium potentiae humili-ripple, et praesidium ESD auxit ad ambitus armorum quaerendos.
5. Image Processing and Expansion Functions
Productum notitiae DDR memoriam, FRC processus, et 180° imaginem rotationis designat. Hae functiones pretiosum esse possunt in ostensionibus immersis, ubi orientatio imaginis et processus ostentationis opus est ad institutionem physicam aptandam.
Quid sunt principale Technical Specifications?
Sequens tabula summat praecipuas specificationes quae pro hac multi-interfacii ostentatione moderatoris praesto sunt:
| Item | Specification |
|---|---|
| Video Input | HDMI, DisplayPort (DP), VGA, Type-C |
| Ostendere Output | LVDS et eDP |
| eDP Interface | 20-pin / 30-pin / 40-pin FPC |
| LVDS Output | Dual-alveum 8-bit LVDS |
| Panel Voltage | 3.3V / 5V / 12V |
| Backlight output | 5V/12V/24V |
| Audio Amplifier | 3W 2 |
| Input intentione | 8v-28V |
| Temperature operating | -20°C ad 80°C |
Quia tabulae LCD varias definitiones acus habere possunt, etiam cum eodem signo communi utuntur, mechanici specificationes tractare debent ut principium ad verificationem convenientiae potius quam ad omnem tabulam sumendam directe convertibilia est.
Ubinam haec Propono Controller adhiberi potest?
Compositum multiplex initibus video et LVDS/eDP outputs hoc genus moderatoris idoneum efficit amplis applicationibus industriae et inclusae ostentationis.
Industriae HMI Terminals
Apparatus humanus interfaces saepe opus est ut continenter operandi cum computatoribus industrialibus coniungendis cum TFT LCD ostendimus. Flexibile video input optiones simpliciores hardware platform electio et apparatu upgrades.
CNC Apparatus Interfaces
CNC systemata diversis generationibus computandi odio uti potest. Multi-interface moderatoris auxilium coniungere legata vel fontes video recentiores cum tabulis congruis LCD.
Medical Equipment Displays
Medicamenta diagnostica et laboratoria instrumenta stabilis operandi ostentationem requirere possunt et conformationes LCD diligenter adaptatae. Panel compatibilitas probatio et ostensio parametri nativus ideo potest esse momenti in integratione.
Apparatus Visionis Systems
Apparatus visio machinalis computatores industriales, cameras, turmas processus et ostentationes operatorum communiter coniungit. Flexibile interfaces video permittere subsystem ostentum ad varias figuras exercitus accommodatas.
Open-Frame Monitores et Kiosks
Officia propriae terminales, kiosks, monitores et compages apertae diversis magnitudinibus LCD et suggestis hospitibus uti possunt. Configurabilis moderatoris partem adiuvare possunt artifices architecturae suae ostentationis per productos variantes signare.
How Does OEM & ODM Support Improve Display Integration?
Eligens tabulam exactoris LCD non solum est de iungente genere. Prospera integratio dependet ex adaptatione moderatoris cum exacta LCD panel et systematis architecturae.
Pro inceptis OEM et ODM, machinalis subsidia includere possunt:
- LCD panel convenientiam verificationis.
- Firmware ipsum et temperatio.
- EDITIONEM EDID.
- Backlight parametri tuning.
- Custom LVDS and eDP cable design.
- PCB logo excudendi pro nativus apparatibus.
- Panel voltage ac backlight postulationem adaptare.
Haec officia praecipue esse possunt pretii cum mos proponere coetus magis quam genus moderatoris in tabula indiget. Loco de LCD, auriga tabulas, cables, et backlight sicut partes independentes tractandi, ratio integra ostentationis aestimari potest ut solutio integralis.
Ad propositum nativus, emptores exemplar numerum LCD praeparent, input, input potentiam, requisita input, potentia, backlight requisita, quantitatem annuam aestimari debent, et quaevis firmware vel OEM requisita ante technicam aestimationem.
Quomodo Engineers Lego ius Propono Controller?
Antequam tabulam moderatoris emendi, fabrum plures parametros technicos cognoscere debent potius quam tabulam eligentes solum secundum apparentiam iungentis externam.
- LCD interface confirma.Determinare an tabella LVDS vel eDP utitur et exactam connexionem et figuram acu cognoscat.
- Tabula voltage reprehendo.LCD utrum 3.3V, 5V, an 12V requirat.
- Cognoscere backlight.Confirma inquisita backlight voltage, signum da, et PWM requisita.
- Ornare video fontem.Cognoscere utrum hospes HDMI, DP, VGA utatur, vel compatibilis Type-C DP Alt Modus.
- Confirmare propositum et leo.Moderatorem firmware compatibile esse debet cum clypeo parametri ostentationis.
- Evaluates operativae.Temperatura, ESD, potentia stabilitas, et continua operandi requisita pro instrumento industriae habendae sunt.
- Read more.Ad OEM productio, funis figuratio, firmware, PCB notatio, tabulae adaptatio ante massam productionem confirmanda sunt.
Genus hoc adiuvat ad convenientiam difficultates reducendas in prototypo temptationis et productionis instruere.
Frequenter Interrogata
Q1: Utrum tabula LVDS et eDP tabulas LCD sustinet?
Ita. Moderatorem designatum ad tabulas LVDS et eDP TFT LCD sustentandas destinat. Figurarum in promptu includuntur dual-alvei VIII frenum LVDS et eDP optiones XX cum paxillo, XXX paxillo et XL-pin FPC interfaces.
Q2: Quod video inputs sustentantur?
Tabulam sustinet HDMI, DisplayPort, VGA, et USB Type-C video input. Typus-C operatio video dependet ab hospite fabrica sustinente convenientem DisplayPort Alt Modum functionality.
Q3: Quae voltages panel praesto sunt?
Determinatae tabulae optiones intentionis sunt 3.3V, 5V, et 12V. Locus proprius eligendus est secundum speciem tabulae scopo LCD.
Q4: Potestne moderatoris nativus pro an OEM project?
Ita. Customization subsidium includere potest LCD compatibilitas verificationis, firmware optimiizationis, modificationis EDID, modificationis backlight parametri, LVDS/eDP cables nativus, et PCB logos imprimendi.
Q5: Quid notitia praeberi ante postulans scntentia?
Commendatur exemplar tabulae LCD praebere, desideratum video input, input voltage, backlight requisita, expectata quantitatem annuam, et quaelibet OEM vel firmware elit. Singula haec permittunt turmas machinalis ad convenientiam verius aestimandam.
Final Takeaway
Multiplicabilis ostentationis moderatoris ostentatio flexibilis simpliciorem reddere potest connexionem inter modernos et fontes legatorum video et varias generationes tabularum industrialium TFT LCD. Cum HDMI, DisplayPort, VGA, et Type-C initibus cum LVDS et eDP outputibus conlatis, solutio amplis industriae HMI, CNC, medicinae, ac ante translationis, et applicationes infixae sustinere potest. Tabulae configurabilis potentiae, optiones backlight, temperaturae industriae, et OEM/ODM operas machinativae ulteriores subsidia nativus ostentationis incepta.
Si ostentationem industrialem explicas, ratiocinationem LCD existentem auges, vel solutionem OEM productionis constantem quaesieris, exemplum tuum LCD interfacie requisita ad SKY-TDM praebe.Contact uscum tabulis tuis specificationes, applicationes requisita, et expectata quantitas ad discurrendum compatibilitas, optiones customizationes, et solutionem solutionis tuae moderatoris ostentationis aptam.
