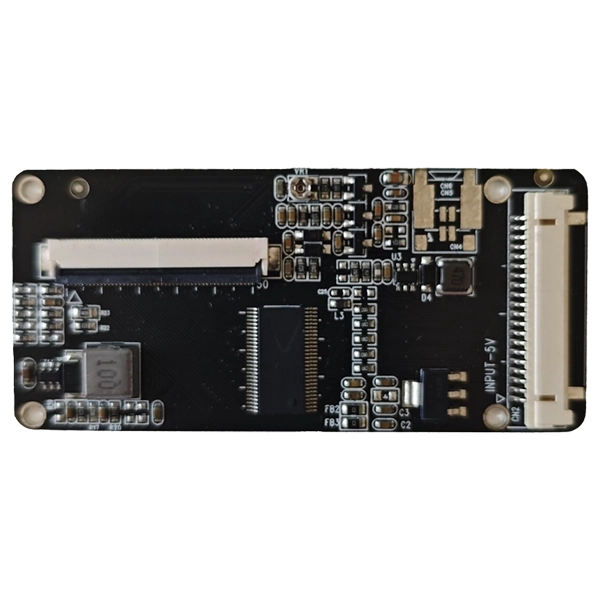

Cum tabulae industriales LCD evolvere pergunt, multae systematis infixae certae notae conversionis inter varias interfaces ostentationes requirunt. SKY-TDM'sLVDS ad TTL signum Conversionis Boardprofessionalis solutionem praebet pro fabrum qui TTL/RGB TFT LCD tabulas per LVDS outputs repellere necesse est, servato optimae imaginis qualitatem et systematis stabilitatem, omnia dum altiore gratuita reducendo.
Praecipue ad industriales ambitus destinatus, hic convertens tabulas summas efficientiae virtutis administrationem integrat, ipsum PCB propositum, et gradus industriae componentes ut operationem stabilem sub condicionibus exigendis curet. Comparatus ad alterum gradui consumendi, superiorem EMC (Compatibilitas Electromagneticae) observantiam praebet, EMI inferiorem (interferentiam electromagneticam) emissiones, longiorem vitae spatium perficiendi, et altiorem congruentiam cum modulis LCD industrialibus.
Utrum novum LCD in instrumento exsistenti instrumento vel upgradatione legatorum integrando, haec tabula efficacissime temporis progressionem et systema integrationem streamlines minuit.
Dissimile vexillum evolutionis tabulae, haec LVDS ad TTL Conversionis signum Tabula optimizata est pro continua operatione in ambitus industriae.
Continet:
- Industrial-gradus PCB design
- Stabilis LVDS input architectura
- TTL/RGB 50-pin LCD output
- Vox-sualis potentiae copia design
- Summus efficientiam DUXERIT backlight exactoris
- Adjustable VCOM voltage
- Praeclara EMC perficientur
- Minimum potentia consummatio
- Signum integritatis summus celeritas
- Long lifecycle components

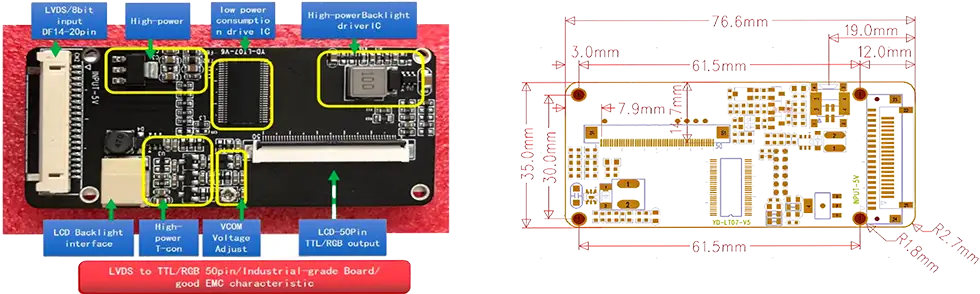

Consilium mechanicum compactum etiam idoneos facit ad productos embedded ubi spatium institutionis limitatur.
Diligenter optimized differentialis fusa minimizat corruptelam insignem et stabilit imaginem transmissionis stabilitatis.
In layout et potentia consilio PCB impedimentum electromagneticum minuunt, certificationem faciliorem reddens pro instrumento industriae.
TFT LCD tabulata industriae amplis utentes TTL/RGB 50 interfaces fibulas sustinet.
Princeps efficientia integrae potentiae circuitus reducit calorem generationis et melioris altiore constantia.
Permittit fabrum ad cantum ostentationis faciendum pro diversis tabulis LCD.
Consonans claritatem praebet longi temporis stabilitas.
Connexiones Latinorum simpliciorem reddunt institutionem et cyclos evolutionis productum abbreviant.
| Item | Specification |
| Input Interface | LVDS (8bit) |
| Output (LCD) Interface | TTL/RGB 50 pin |
| Input intentione | 5V |
| Backlight Coegi | Integrated DUXERIT Driver |
| VCOM De revolutionibus | Supported |
| Operating Temperature | -20°C ad +70°C |
| Custom Design | Supported |
| Pin | Signum | Pin | Signum |
| 1 | DUXERIT+ | 2 | DUXERIT+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | INSTITUTUM |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | Vcom |
| 47 | DITH | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Signum | Pin | Signum |
| 1 | Vin(5V) | 2 | Vin(5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | DE/ON | 20 | PWM |
Tabula haec ad applicationes industriales formandas est et ad ambitus industriales exigendas aptissima est, ut industriae HMIs, instrumentum industriae, sortitio machinis, machinae medicae.
In statu hoc productum subsidia certae instrumenti significationum. Si diversa signa interfacies requiras, quaeso LCD specificationes interfacies praebere, et tabulam reddemus ut ad vestras necessitates occurramus.
Quando opus est tibi haec Conversio Board?
Pleraque tabulae industriales LCD hodie LVDS vel eDP interfacies utuntur. Multi tamen instrumentorum legatorum consilia et modulorum certa ostentationis propriae signa TTL/RGB (parallel RGB) desiderant. Hic est cum hac tabula opus est:
Si uti hoc Board:
- Tua ratio outputs LVDS annuit, sed tua LCD tabula postulat TTL/RGB input
- Legatum habes tabulam propono cum 50-pin TTL interface
- Ratio upgrading es sed servans tabulam existentem TTL
- Opus est tabulas temptare vel firmare TTL utens signo LVDS fontes
Direct LVDS Connection satis est:
- Tum fonte tuo et panel usu LVDS (nulla conversione opus est)
- Tabula tua eDP vel HDMI inputs habet
- Novam rationem cogitas cum tabulis instrumenti recentioribus
Haec tabula specialiter destinatur ad conversionem missionis — ut fabrum ad reuse exsistentes TTL tabulas cum recentioribus LVDS computatoribus industrialibus instructis vel moderatoribus inhaereat.
Solvimus realem mundi provocationes OEM clientes faciem in LCD integrationem. Subveniendo conversionem inter varios LVDS fontes output et specificas tabulas 50-clavum TTL LCD, necessitatem recludimus rationi redesignationis. Tabula notat vim independentem architecturae quae voltages ambigua minuit ad altiore producti stabilitatis augendae, dum industriae gradus PCB excitavit signanter EMC effectus perficiendi et systema impedimentum minuit. Preterea offerimus css. simpliciter requisita tua praebebunt ad definitiones interfaciendi, rationes conectentis, et positionum foraminis ascendentes, et consilium integrum trademus quod apparatu tuo perfecte congruit.
Nos eligens plus significat quam modo emendi LVDS ad TTL Signum Conversionis Tabulae --- Tu es particeps cum peritus machinalis socium in industriae ostentationis integrationem.
Praebemus comprehensivam, unam clausuram solutiones quae includunt OEM & ODM progressionem consuetudinis, LCD convenientiam aestimationem, cable customization, firmware optimamizationem, parvam massam prototyping, massa productionis facultates, strictam qualitatem inspectionem, ac diuturnum productum promptitudinis. Nostri omnes in uno adventu adiuvantur tollendas necessarias qualitates periculorum saepe cum e multiplicibus victualibus eiectis.
A: Tabula amplum subsidium 50-pinum TTL/RGB LCD tabulata cum pinout definitione eadem habet.
A: Ita. Connector generis, acus assignatio, funis longitudo, et definitio interfaciendi omnes plene nativus esse possunt.
A: Ita. Providemus debita firmware et ferrariae conformationes ad varias LCD resolutiones formandas et requisita leo.
A: Absolute. Designatur cum componentibus industrialibus et optimized pro EMC (Compatibility Electromagnetic) perficiendi, haec tabula ad operationem continuam et stabilem aedificatur.
A: Ita. Plenam comitia funem praebemus, inter quas LVDS rudentes, funes reclinatos, retinacula potentia, loricarum morem.
A: Ita. Nostra machinalis turma praesto est ut te adiuvet cum LCD compatibili aestimatione, interface debugging et systematis integrationem.
A: Exempla sacra typice habent tempus plumbeum 2 ad 3 septimanas. Pro inceptis amet, tempus partus pendet ex consilio multiplicitate.
A: Ita. Magnopere hortamur specimen ordinis ad verificationem machinalis ante productionem massae.
A: Ita. Pro inceptis industrialibus, longam vitam cyclorum productorum sustinemus et diuturnum copiam consilio, quoties fieri potest, praebemus.
A: Vexillum versionis unum canalem LVDS input (8-bit) sustinet. Nam dual-canale LVDS input requisita, consilium tabulam consuescere possumus, quae in tabulis vestris specifica LCD tabulam timet et iungo specificationem. Quaeso te praebere exemplar decuriae numerum vel definitionem instrumenti aestimationis.
