Multae incepta industriae ostentationis exigunt convertendi vexillum PC video outputs---HDMI, VGA, vel DVI---ad LVDS signa quae TFT LCD tabulas industriales pellunt. Dum multi-interfaciei tabulas sustinent DP, Type-C, et eDP, plurima instrumenta officinas (PLCs, PCs industriales, et moderatores legatorum) adhuc HDMI, VGA, vel DVI outputis primariis utitur.
AERE-TDMHDMI et VGA et DVI ad LVDS Industrial LCD Controller Boardhoc speciale necessitatem alloquitur. Tres fontes video frequentissimos in computers industrialibus inventis accipit et tabulas LVDS agit, non adaptatores DP-ad-HDMI vel ad conversionem Type-C retinacula exigens — salvis sumptibus et defectibus potentialibus punctis in signo catenae reductis.
Hanc tabulam suppeditavimus instrumenti fabricatores ad upgrades tabularios HMI, machinae CNC supplementum ostentationis, et in autocineto medicorum integrationem propono ubi vexillum video outputs coniungere ad tabulas industriales LVDS necesse est. Pro clientibus iam HDMI, VGA, vel DVI fontibus et LVDS tabulis utentes, haec tabula directam solutionem praebet sine solutione insueta DP, Type-C, vel eDP lineamentis.
- HDMI sustinet modernos PCs industriales et systemata infixa
- VGA coniungit legatum moderatoris et maior hardware
- DVI signum digitale viae praebet ad operas industriales
- Non DP vel Type-C firmamentum significat minus sumptus ad vexillum applications
- singula subsidia / dual-alveum LVDS outputs usque ad1920×1080 @ 60Hz
- Compatible cum 6-bis, 8-bis, et 10-bit LVDS tabulis
- Panel intentione selectabilis (3.3V/5V/12V) pro variis exemplaribus LCD
- Adjustable leo parametris ad panel specialia requisita
- Low Tactus consilio reducit impedimentum cum prope apparatu
- Lata DC input (8-25V) pro 12V vel 24V systemata potentia industrialis
- Integrated backlight driver with PWM splendor control
- Stabilis imago output sub officinas potentia ambigua

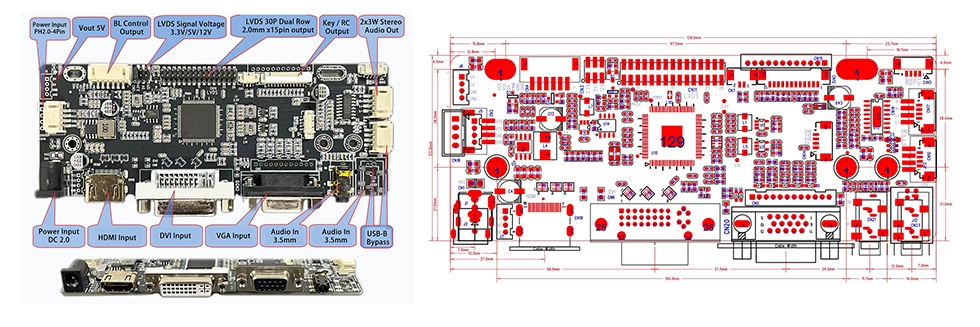

- Standard JST 2x15 LVDS output connector compositus cables communes panel
- Foedus PCB amplitudo maxime aptat industriae ostentationem saepta
- Singula tabula solutionis externae convertentis eliminat pixides
- Long-terminus lifecycli instrumenti productionis copia pro multi-annis
| Pin | Signum | Pin | Signum |
| 1 | VCC（3.3/5/12V） | 2 | VCC（3.3/5/12V） |
| 3 | VCC（3.3/5/12V） | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TX2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Signum |
| 1 | GND |
| 2 | GND |
| 3 | PWM |
| 4 | DE/ON |
| 5 | 12V |
| 6 | 12V |
Nostri HDMI et VGA et DVI ad LVDS Industriae LCD Moderatoris Tabula principaliter ad industriae applicationes destinantur, eximiam stabilitatem praebentes. Late adhibentur per varias industrias, inclusas tabulas automationes industriales HMI, CNC machinarum operantium terminales, medicinae diagnosticam et patientiam magnae instrumenti, tabulae industriae PCs et moderatores infixae, apertae machinae tactus monitores, servitii sui kiosks et terminales interactiva, systemata scruta POS, in tabula translationis ostentationes, et machinae fabricae fabricae machinalis.
Quod Controller Board utiq; tuum Project?
SKY-TDM duas tabulas moderatrix industriae LCD praebet. Hic est quam eligere;
Elige hanc Tabulam (HDMI/VGA/DVI ad LVDS) si:
- Tuae video fontes sunt HDMI, VGA, vel DVI tantum (no DP/Type-C requiritur)
- Tua LCD panel utitur LVDS interface (nulla tabulata eDP)
- Opus est solutione empta-optimized pro vexillum applicationes industriales
- Vis vitare solutionem pro DP Alt Modum, Type-C, vel features eDP
- Tu es upgrading existentium apparatu quod iam HDMI/VGA/DVI outputs
Elige Multi-Interface Tabula (HDMI/DP/VGA/Type-C ad LVDS/EDP) si:
- Tua ratio includit DisplayPort vel USB Type-C video fontes
- Opus panel subsidii EDP
- Novum suggestum cum multiplicibus video input requisitis evolveris
- tuum application 4K resolutio requirit auxilium
- Opus maximum interfaciei flexibilitatem pro futuro-proofing
Plurima automataria industrialis, medicinae, ac ac ante applicationes cum vexillum PC outputs et LVDS tabulas, haec tabula optimam proportionem officialitatis et sumptus praebet.
✔ Industrial-Grade Reliability
Premis electronicis constructum est ut operatio stabilis, diuturna in ambitus industriae durae curet.
✔ One-Sistere Propono Ecosystem
Praevidemus tabulas LCD, tegumenta tactus, tabulas moderatoris, compagem opticam, ac morem funiculos ostentantes, ut unico fonte procurationem toti spectaculi tuo conveniamus.
✔ Aliquam OEM & ODM Customization
Turma nostra plene necessitates tuas cssuras sustinet. Facienti corporis speciem, interfaces, retinacula signare possumus, et potestatem input/output secundum exigentias specificas.
✔ Long-Term Stabilis Supple
Stricta Bill Materialium (BOM) procuratio subitam componentium obsolescentiam prohibet, quae in machinas industriales pendet, multi-annis productionis subsidium requirens.
✔ Engineering dedicavit Support
Manipulus noster nobiscum sequetur e prototypo sanationis tempus usque ad productionem massam, quaestiones semper sequi temptans et solutiones technicas praebens.
Omnes nostri HDMI et VGA et DVI ad LVDS Industriales LCD Moderatores Tabula subeunt processus inspectionis normatum et congruentem comprehensivam processuum probationis rigoris. C% plenam functionis verificationem, insignem integritatem et output stabilitatem probationis, continuam ardorem in probatione (praesto ad petitionem), potestatem firmitatis cyclorum testium praestabit, et verificationem interfacies communicationis completam. Hi gradus usabilitatem et integritatem cuiusque producti ante amet. Stricta qualitas nostra protegendo minimizet periculum campi defectibus pro instrumento industriae OEMs in applicationibus finis usoris.
A: Haec tabula in HDMI, VGA, et DVI initibus LVDS output collocat, tria interfaces frequentissima inventa in PCs industrialibus et legatum moderatoris. Sumptus-optimized solutionem praebet applicationum normarum ubi DP, Type-C, et eDP non requiritur.
A: Haec tabula est optimized pro tabulis industrialibus LVDS usque ad1920×1080 @ 60Hz. Pro 4K applicationes solutionis altioris cum tabulis eDP, commendamus tabulam nostram multi-interfaciei quae eDP outputs sustinet.
A: Ita. Tabula lata DC input range of sustinet8V to 25V, efficere ut cum 12V et 24V systematis industrialis, quae vulgo in fabrica automation et instrumento medicorum inveniuntur.
A: Quaeso te praebere LCD panel exemplum numerus. Manipulus machinalis noster LVDS acu destinata verificabit, tabula intentione, parametris sincere, et compatibilitas resolutionis. Etiam adaptare LVDS funes praebere possumus.
A: Ita. Tactum interfaciei sustinemus integrationem tam PCAP quam tactus resistentes per USB, I²C, vel UART. Tabula aequari potest cum moderatore tactus tuo ut pars solutionis plenae ostensae.
A: Haec tabula designata est cum componente diu-termitate, ad apparatum industrialem, qui 8-15 annos productionis sustentationem requirit. Arctum BOM imperium tenemus ne obsolescentiae subitae componentes.
A: Ita. Firmware nos mos pro specificatis LCD panel sincere, resolutionis ac parametris operandi. Hoc plug-ac-ludere integrationem praestat cum tabula ostentationis.
Tune es navigans fidum industriae LCD moderatoris tabulas pro inclusa ostentatione consilii?
Utrum vexillum HDMI/VGA/DVI ad LVDS tabulas exactoris requiras vel coetus ostentationis plene nativus, machinalis machina SKY-TDM project ab initiali conceptu per massam fabricando sustinet.
Quaeso, singula quae sequuntur in tua inquisitione providere:
• Exige LCD panel exemplum numerus
• Propono amplitudo et resolutio patria
• required video initus interfaces
• Operating voltage specifications
• Touchscreen genus (luctus adipiscing)
• Target application et operating amet
• Aestimari annui ordinis quantitas
• Detailed elit elit
Artifices nostri speciem tuam aestimabunt, libera suasiones congruentes ferramenta, delineationes technicas et quotationes competitive intra 24 horas.
