Apparatus industrialis saepe requirit varias interfaces video interfaces pendentes in suggestu ferramentario emptoris. Traditional LCD moderatoris tabulas fere unam tantum tabulam interfaciei sustinent, fabrum ferramentum ad ferramentum redesignare cogens vel plures moderatoris tabulas pro diversis inceptis mercari.

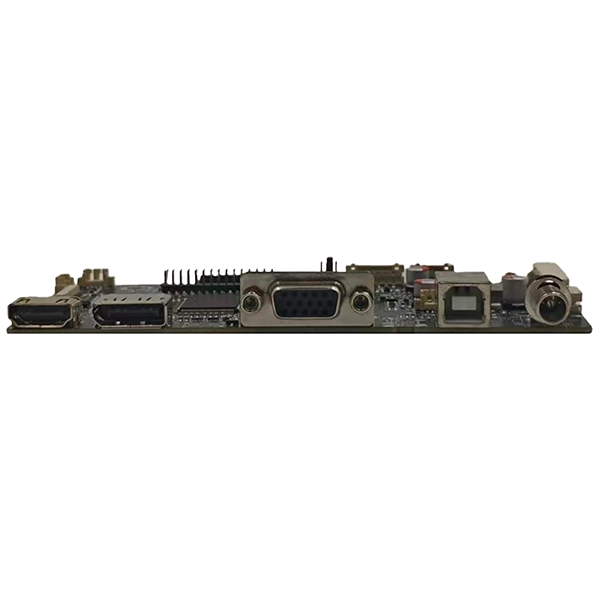

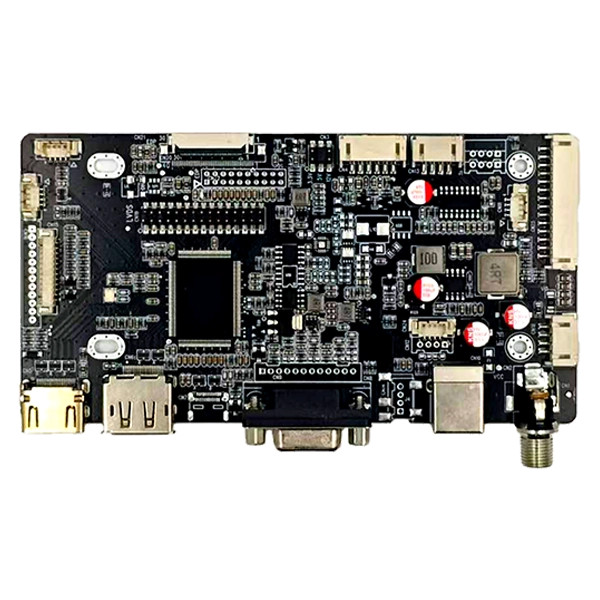

SKY-TDM'sHDMI et DP et VGA et Type C Ad LVDS EDP interface AD Boardexcludit limites integrandoHDMI, DisplayPort, VGA et USB Type-Cinputs simul cum videoLVDS et eDPuno gradu industriae PCB outputs display.
Utrum novum HMI evolvere, instrumentum legatum upgrading an ostentationem in machinam industrialem integrantem, unus moderator tabulae plures LCD configurationes sustinet dum ipsum tempus minuens, inventarium sumptum et productum complexionem sustinet.
Tabula ad longum tempus applicationes industriales destinata, tabula qualitatum imaginum stabilium, potentiarum flexibilium optiones et interfaces peripherales comprehensivas tradit pro instrumento OEM fabricatores et systematis integratores.
Hoc interface AD Board plures initus optiones integrat et plene compatitur cum hodiernis fontibus video communissimis:HDMI, DisplayPort (DP), VGA, et USB Type-C (DP Alt Modus). Hoc permittit clientes ut seamlessly mutes inter varias tabulas hospitis sine necessitate adiectis tabularum convertentium.
Hoc HDMI et DP et VGA et Type C Ad LVDS EDP interface AD Tabula plene compatitur cum signis interfacientibus amet LCD. Praesto output optiones includuntur dual-alvei 8-bit LVDS, 20 paxillus eDP, 30 paxillus eDP FPC, 40-pin eDP FPC. Praeclare aptum est ad amplis modulorum TFT LCD industrialium, a 7-inch screens ad magnas formas ostendendas.
Dissimilis dolor-gradus tabulas propono, haec HDMI et DP et VGA et Type-C Ad LVDS EDP Interface AD Tabula designatur specialiter ad altas species et applicationes industriales postulantes. Core hardware lineamenta latum DC input intentione includunt (8v-25V) industrialis industrialis humilitas consilium, auctum ESD (Electrostatic Dicharge) praesidium, et usus componentium industrialium-graduum, ut operatio stabilis diuturna curet. Maxime aptus est ad ambitus implicatos sicut occasus velit et condiciones temperatus, stabilitatem praestans constantem ostentationem.
Hoc HDMI et DP et VGA et Typus C Ad LVDS EDP interface AD Tabulam late adhibentur in productis industrialibus operantibus in ambitus complexi. Applicationem missionum typicam includunt terminales industriales HMI, tactus monitores apertus, machinae CNC interfaces, instrumenta diagnostica medicinae, et systemata machinae visionis.
Omnis propositio ostentationis unica est. Munera technica subsidii comprehensiva praebemus, inter quas verificationem LCD panel compatibilitas, firmware optimatium, EDID (Extended Display Identification Data) modificationem, modificationem backlight parametri, consuetudinem LVDS et eDP cable design, ac PCB logo excudendi. Utrum consilium tuum requirit vexillum moderatoris tabulam vel solutionem plene nativus, SKY-TDM auxilium professionalis machinalis tradit in omni stadio producti vivendi.
| Item | Specification |
| Video Input | HDMI, DisplayPort(DP), VGA, Type-C |
| Ostendere Output | LVDS, eDP (20pin/30pin/40pin) |
| Panel Voltage | 3.3V/5V/12V |
| Backlight output | 5V/12V/24V |
| Audio | 3W x 2 Amplifier |
| Input intentione | 8~28V |
| Operating Temperature | -20°C ad 80°C |
| Pin | Signum | Pin | Signum |
| 1 | VCC (3.3/5/12V) | 2 | VCC (3.3/5/12V) |
| 3 | VCC (3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TX2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Signum | Pin | Signum |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC (3.3/5/12V) |
| 19 | VCC (3.3/5/12V) | 20 | VCC (3.3/5/12V) |
| 21 | VCC (3.3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Pin | Signum | Pin | Signum |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC (3.3/5/12V) |
| 13 | VCC (3.3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Pin | Signum | Pin | Signum |
| 1 | VCC (3.3/5/12V) | 2 | VCC (3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Signum |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | DE/ON |
| 5 | +12V/5V |
| 6 | +12V/5V |
Hardware copia fundamentum est; servitus est pignus diuturnum prosperitatis. SKY-TDM commissum est ad acceleratum tuum project launch ac completa copia catenarum provocationum solvendis. Core hoc auxilium praebemus:
- Longum Product Lifecycle:Vestibulum egestas purus vel massa vestibulum porttitor.
- Aliquam Support:Auxilium cum LCD compatibilitas probatio et consuetudo signum retinacula.
- Flexibile Productio Model:Minimum MOQ (minimum Order Quantity) et celeri responsio technica.
- Omnes-in-unum Propono Solutiones:Touchscreens et tabulata LCD conscenderunt ut par paroe ad diversas necessitates occurrendas.
A: Ita. Compatitur cum gradibus industriae TFT LCD tabulae interfaciendi vel LVDS vel eDP interfaces. Connexiones congruentes commendare possumus et firmware innixa in certae tabulae exemplar.
A: Tabula subsidiorumHDMI, DisplayPort, VGA, et USB Type-C(cum DP Alt Mode), lata compatibilitas cum variis computatoribus industrialibus et systematibus infixa.
A: Ita. Officia customizationes firmware comprehensivas praebemus, inclusa adaptationes leonum, EDID (Extensio Propono Lepidium sativum Data) configurationem, tabernus logo customizationem, tabulam optimiizationis parametri.
A: Gubernator tabulam latam DC input range of sustinet8V ad 25V ., eamque perfecte compatible cum 12V et 24V rationum potentiae industrialis copia.
A: Ita. Lorem LVDS retinacula fabricamus, retinacula eDP FPC, funes backlights, et phaleras potentiae ut obturaculum et integrationem lusoribus nostris curet.
A: Ita. Ponimus PCB bombace screen logo impressionis, firmware customizationes, connectoris modificationes, funes conventus, ac operas evolutionis ODM completas.
A: LVDS output sustinet usque ad1920×1080 @ 60Hz(canale dual-8-bit). EDP output sustinet usque ad3840×2160 @ 60Hz(4K UHD), in tabella speciei ac cable qualitate pendentes. Pro applicationibus 4K, commendamus utendo instrumenti eDP ad meliorem bandam.
A: Ita. Tabula rotationis imaginis 180° per configurationem firmware sustinet. Pro 90°/270° gyrationis (modus portrait) possumus customizare firmware substructio in tabulis tuis et applicationis requisita. Quaeso, postulationem tuam dirigere cum ordinem ponens.
Vultus pro certoHDMI et DP et VGA et Type C Ad LVDS EDP interface AD Boarddeinde in propono project immersa?
Ad solutionem aptissimam commendandam, sequentia informationes cum interrogatione facienti providere placet:
- LCD panel exemplum numerus
- Requiritur video initus interface (HDMI, DP, VGA, seu USB Type-C)
- Input potentia voltage
- Backlight iudicium
- Aestimata quantitas annua
- Altera vel firmware customization opus
Manipulus machinalis noster specificationes tuas recognoscet et solutionem compatibilis, commendationes technicas praebebit, et sententia intra XXIV horas negotiandi.
